はじめに
ミヤシステムの工程表は、建設工事の工程表が簡単に描けます。
工程表の仕上がりイメージを見ながら作る直感的な操作感が、時間短縮とストレス軽減を促し、満足できるイメージ通りの工程表を実現します。
バーチャート工程表だけでなくネットワーク工程表にも対応しており、発注者のニーズに応えるとともに、現場管理者の業務効率化を力強くサポートします。
工程表を作成するための準備
工事を作成する
工事一覧画面の左上にある「新しい工事を登録する」ボタンをクリックします。
項目を入力し、作成ボタンをクリックします。
新しい工事が作成されます。
作業工種と作業グループの登録
※作業グループとして登録された作業が工程表の作業バーとして表示されます。
必ずグループを登録してください。
※工種の登録をせず、グループだけの登録も行えます。
（以降の説明は工種登録とグループ化を行った場合の説明になります。）
※実行予算はこの時点で組まなくても工程表の作成を行えます。

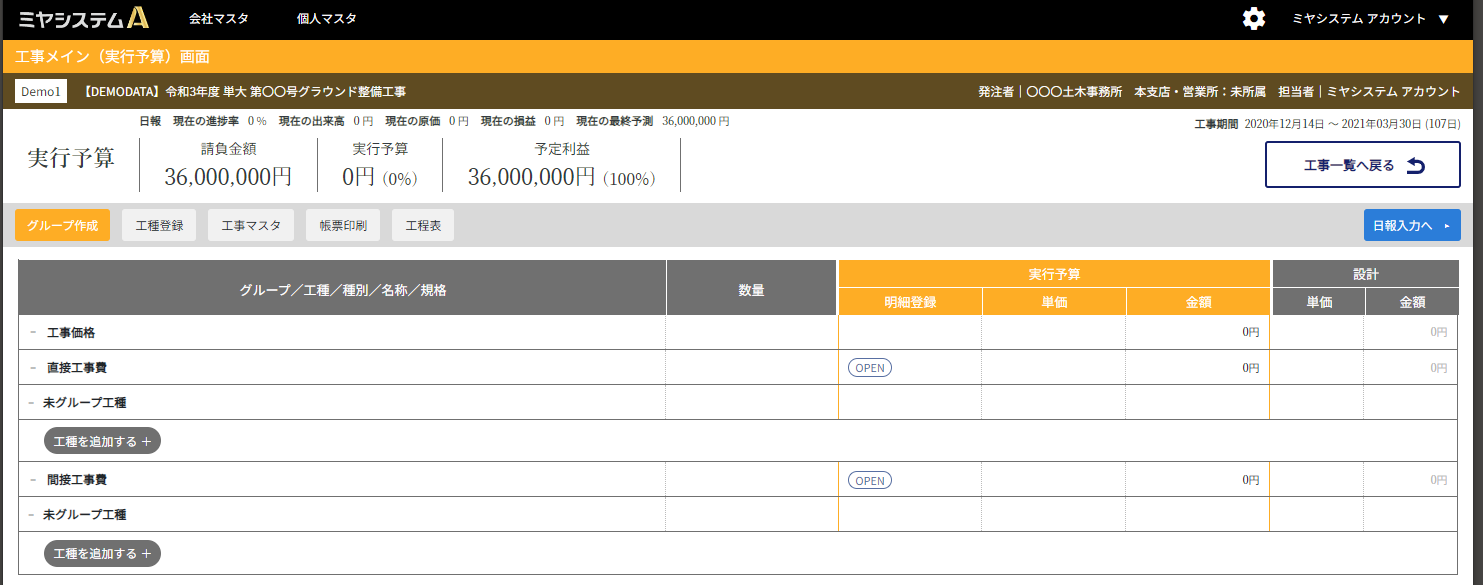

実行予算作成画面を開きます。
「工種登録」ボタンから作業工種の登録を行います。
作業工種を登録すると、このような画面になります。
作業のグループ化を行います。
グループ化したい工種にチェックを入れ、「グループ化」ボタンをクリックします。
項目を入力し、「グループ化する」ボタンをクリックします。
全ての作業をグループ化します。
登録の詳細については下記リンクをご確認ください
工程表を開く
「工程表」ボタンをクリックして工程表を開きます。
初めて工程表を作成した場合、自動で工程表が１つ作成されます。
実行予算で作成した１グループが１本のバーとして表示されます。
工程表の作成
作業の表示・非表示
実行予算を組むためには必要なグループでも、工程表に表示したく無いグループを非表示にできます。
左上の「作業一覧」ボタンをクリックします。
非表示にしたいグループの工程表示列にある「◯」ボタンをクリックして「ｘ」に変更します。
設定が終わったら、画面を閉じるか「工程表に反映」ボタンをクリックして更新をします。
工程表示が「◯」のグループのみが表示されます。
休日の設定
休日の設定を行うと、自動的に休日を除いた日数が予定日数として計算されるようになります。
上部にある「休日設定」をクリックします。
カレンダーが出てくるので休日を設定します。
※休日を設定できる期間は、工事開始日の１年前〜工事終了日の１年後までの期間です。
「土」「日」「祝」をまとめて選択したい場合は、右上の一括設定にチェックを入れてください。
社内カレンダーなど個別に休日を設定したい場合は、該当する日付をクリックします。
工程バーを編集する
工程バーを移動させる
工程バーにマウスカーソルを近づけます。
カーソルが十字に切り替わるので、クリックをしたまま左右に動かすと移動ができます。
工程バーを伸縮する
工程バーの端にある、◯にマウスカーソルを近づけます。
カーソルが左右の矢印（↔）に切り替わるので、クリックをしたまま左右に動かすと伸縮ができます。
先行工程（矢線）を指定する
工程バーにマウスカーソルを近づけると、右端に矢印（↴）が出てきます。
矢印をクリックしたまま、次の工程までマウスカーソルを移動させて離すと、矢線を引くことができます。
Excelに出力をする
注意事項①-Excelの設定をお願いします
ミヤシステムでは、工程表をExcelに描画するためにExcelのマクロ機能を使用しております。
セキュリティの問題で、ダウンロードしたばかりの状態では制限がかかっておりますので、
開く前に設定をお願致します。
▼ 設定手順
１．ダウンロードしたExcelファイルを右クリックし、「プロパティ」を選択します。
２．「全般」タブの一番下、「セキュリティ」の項目を変更します。
３．「許可する」にチェックを入れて「ＯＫ」ボタンをクリックします。
４．Excelを開くと、工程表が描画されます。
注意事項②-出力したEXCELを修正する場合
マクロ機能の関係上、修正したデータを保存すると初期状態に戻ってしまいます。
変更前に『名前をつけて保存』から、ファイル形式を『Excelブック(*.xlsx)』形式
を選択していただきますよう、お願い致します。
Excelの出力方法
出力したい工程表を開いた状態で、右上にある「Excel出力」ボタンをクリックます。
出力設定の画面が出てくるので、任意の設定を行いExcel出力ボタンをクリックします。
ダウンロードしたExcelのセキュリティ設定を行います。
セキュリティの設定後、Excelを出力したExcelファイルを開く工程表が描画されます。
